Portes d'entreposage frigorifique : solutions pratiques pour les environnements à température contrôlée

Les portes d'entreposage frigorifique sont des éléments essentiels des installations de la chaîne du froid, servant de barrière principale qui maintient l'intégrité de la température, protège les marchandises stockées et garantit l'efficacité opérationnelle. Ce sont bien plus que des portes ordinaires : ce sont des enceintes hautes performances intégrant isolation, étanchéité à l'air, mécanismes de sécurité et souvent automatisation. Cet article fournit un guide pratique pour comprendre les principaux types de portes frigorifiques, les principaux critères de sélection et les pratiques d'entretien essentielles.

Principaux types de portes d'entreposage frigorifique

Les portes des chambres froides sont classées principalement en fonction de leur mécanisme d'ouverture et de leurs scénarios d'application. Chaque type a ses propres atouts et ses cas d’utilisation idéaux.

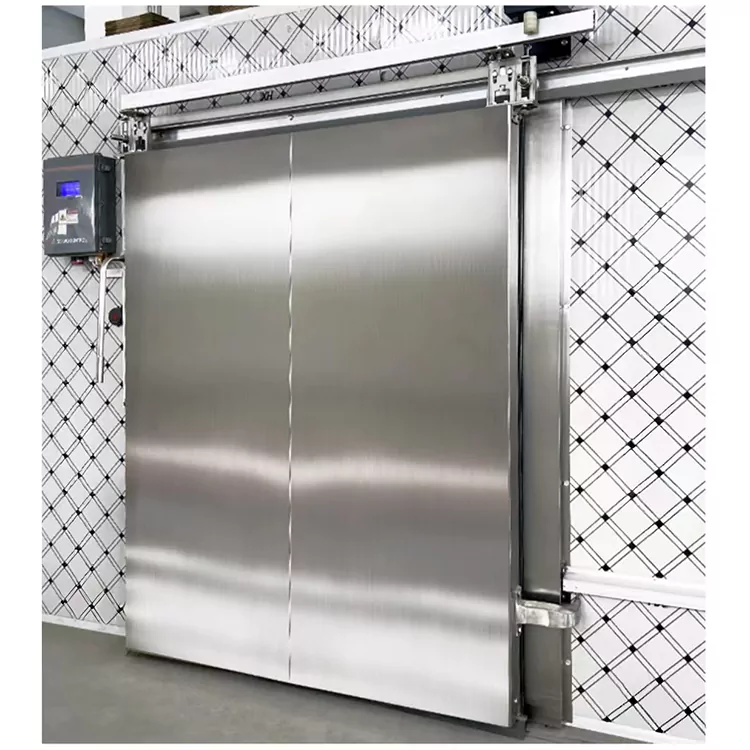

1. Portes coulissantes (glissière horizontale)

Les portes coulissantes sont la bête de somme des entrepôts frigorifiques de moyenne à grande taille et des zones de chargement à fort trafic. Les panneaux de porte coulissent horizontalement le long des rails aériens, ne nécessitant aucun espace de pivotement et réduisant considérablement le risque de dommages causés par les impacts des chariots élévateurs ou des transpalettes.

• Options de conduite : disponibles en versions manuelles ou électriques.

• Vitesse : selon les normes techniques, la vitesse d'ouverture/fermeture ne doit généralement pas dépasser 0,50 m/s pour des raisons de sécurité et de longévité mécanique.

• Idéal pour : les allées d’entrepôt, les couloirs logistiques et toute zone où le trafic de chariots élévateurs est fréquent.

2. Portes battantes battantes

Il s’agit de l’option la plus simple et la plus économique, fonctionnant sur des charnières conventionnelles.

• Avantages : Construction simple, excellente capacité d’étanchéité (lorsqu’il est correctement ajusté), faible coût initial.

• Inconvénients : Nécessite un dégagement pour la balançoire à l'intérieur et à l'extérieur de la pièce ; ne convient pas aux voies très fréquentées pour chariots élévateurs ; peut causer des dommages par collision dans des espaces restreints.

• Idéal pour : petites ouvertures de porte, passerelles pour le personnel et zones à faible trafic où l'espace n'est pas une contrainte.

3. Portes à enroulement rapide

Ces portes présentent des vitesses d'ouverture et de fermeture rapides de 1 à 2 m/s, minimisant les pertes d'air froid et les infiltrations d'air chaud lors de passages fréquents.

• Principales caractéristiques : Équipé de capteurs de protection contre le pincement et d’une fonctionnalité de réinitialisation automatique pour plus de sécurité.

• Idéal pour : intersections logistiques à fort trafic où la rétention de la température et la vitesse sont toutes deux essentielles.

4. Portes à levage vertical et pliantes

Ceux-ci sont utilisés là où le dégagement latéral est limité. Le panneau de porte se soulève verticalement ou se replie vers le haut pour s'ouvrir.

• Exigence : Un espace libre suffisant pour les rails et le rangement des portes est essentiel.

• Idéal pour : Espaces avec des parois latérales étroites mais une hauteur de plafond adéquate.

Construction et matériaux : le cœur de l’isolation et de l’étanchéité

Les performances d’une porte frigorifique dépendent fondamentalement de ses matériaux et de sa construction.

Noyau d'isolation du panneau de porte

Le noyau est généralement constitué de mousse rigide de polyuréthane (PU) ou de mousse PIR, injectée sous haute pression dans la cavité du panneau. La densité de la mousse doit atteindre 40 à 45 kg/m³ pour offrir une résistance thermique optimale.

L'épaisseur du panneau varie selon l'application de température :

Faces de panneaux

Les revêtements extérieurs sont généralement fabriqués en acier inoxydable 304 de 0,8 mm d'épaisseur ou en acier galvanisé prérevêtu. L'acier inoxydable offre une résistance supérieure à la corrosion et une facilité de nettoyage, ce qui en fait le choix préféré des industries agroalimentaires, pharmaceutiques et sensibles à l'hygiène.

Système d'étanchéité

Les joints hermétiques sont essentiels pour éviter les fuites thermiques. Les joints autour du cadre de porte sont en TPE (élastomère thermoplastique) ou en caoutchouc de silicone, conçus pour des températures allant de -75 °C à 75 °C. Ces matériaux restent flexibles à basse température, assurant une fermeture étanche.

Système de chauffage antigel

Pour les applications de congélation, des fils chauffants électriques doivent être intégrés dans le cadre de la porte et le seuil pour empêcher la porte de se fermer par le gel.

• Limite de température : la température de la surface du fil chauffant ne doit pas dépasser 70 °C.

• Redondance : Un circuit de chauffage d'appoint est fortement recommandé pour éviter l'immobilisation de la porte en cas de panne du réchauffeur primaire.

• Profondeur d'installation : les fils chauffants à seuil doivent être intégrés à une profondeur d'environ 60 mm sous la surface pour une répartition efficace de la chaleur.

Comment sélectionner la bonne porte de chambre froide

Choisir la porte appropriée nécessite d’équilibrer plusieurs facteurs opérationnels et économiques.

Étape 1 : Définissez vos exigences opérationnelles

Fréquence du trafic : le trafic de chariots élévateurs à haute fréquence appelle des portes coulissantes ou à enroulement rapide ; L'accès du personnel à basse fréquence convient aux portes battantes battantes.
Taille de l’ouverture de la porte : Les ouvertures plus grandes favorisent généralement les conceptions coulissantes ou à levage vertical.
Type de charge : déterminez si les marchandises sont palettisées, transportées à la main ou transportées par des systèmes automatisés.

Étape 2 : Évaluer les conditions de température

Applications de congélation (-18°C et moins) : Chauffage électrique obligatoire sur le cadre, le seuil et les panneaux de vision ; épaisseur d'isolation d'au moins 120 mm.
Applications de refroidissement (0°C à 5°C) : Des panneaux plus minces (~90 mm) peuvent suffire ; le chauffage n’est généralement pas nécessaire.
Surgélateurs ultra-basses/à air pulsé : consultez les fabricants pour des solutions conçues sur mesure avec une isolation et un chauffage améliorés.

Étape 3 : Donner la priorité aux dispositions de sécurité et d’urgence

• Déverrouillage d'urgence interne : toutes les portes verrouillables des chambres froides doivent être équipées d'un mécanisme de déverrouillage d'urgence intérieur pour empêcher le personnel d'être coincé à l'intérieur. Ce dispositif doit comporter une signalisation fluorescente et être soumis à un exercice pratique d'urgence au moins une fois par an.

• Capteurs anti-pincement/sécurité : les portes motorisées doivent intégrer des détecteurs de présence infrarouge, des barrières immatérielles de sécurité ou des bords de sécurité pneumatiques qui déclenchent un arrêt immédiat ou un mouvement inverse lorsqu'ils rencontrent un obstacle.

Étape 4 : Tenez compte du coût total de possession (TCO)

Bien que les portes rapides à enroulement ou coulissantes automatisées entraînent des coûts initiaux plus élevés, elles peuvent générer des économies significatives à long terme dans les applications à fort trafic en :

Réduire les pertes d’air froid et la consommation d’énergie.
Minimiser la fréquence de maintenance.
Diminution des risques liés à la qualité des produits dus aux fluctuations de température.

À l’inverse, les portes battantes manuelles peuvent s’avérer plus rentables pour les pièces annexes à faible trafic.

Entretien et soins de routine

Une maintenance préventive régulière est essentielle pour garantir des performances fiables et prolonger la durée de vie. Un programme de maintenance structuré est recommandé.

Contrôles quotidiens (avant/après chaque utilisation)

Inspectez les joints pour déceler des fissures, une accumulation de givre ou des dommages physiques. Éliminez toute accumulation de glace de la zone de scellement.
Nettoyez les chenilles, les rouleaux et les seuils des débris, de la glace et des corps étrangers pour garantir un fonctionnement fluide.
Vérifier visuellement le bon fonctionnement des éléments chauffants (pas de formation excessive de glace sur le cadre ou le seuil).

Entretien périodique (hebdomadaire à trimestriel)

Lubrification : appliquez de la graisse appropriée de qualité alimentaire ou à basse température sur les charnières, les rails, les rouleaux et les chaînes d'entraînement pour réduire l'usure.
Test du système de sécurité : vérifiez le fonctionnement des capteurs photoélectriques, de la protection contre le pincement et des mécanismes de déverrouillage d'urgence.
Inspection du matériel : vérifiez et serrez tous les boulons, supports et fixations qui pourraient se desserrer en raison des vibrations provoquées par un fonctionnement répété.
Vérification du chauffage : mesurez la consommation de courant ou la température pour vous assurer que les câbles chauffants fonctionnent conformément aux spécifications.

Dépannage courant

Conclusion

Choisir la bonne porte de chambre froide consiste à trouver l'équilibre optimal entre performances thermiques, durabilité mécanique, dispositions de sécurité et fréquence de fonctionnement. Une porte qui répond aux exigences spécifiques de votre installation réduira non seulement le gaspillage d'énergie et préservera la qualité des produits, mais contribuera également à un environnement de travail plus sûr et plus productif.

Points clés à retenir pour une sélection et une maintenance réussies :

1. Adaptez le type de porte à la fréquence du trafic et à l'espace disponible.

2. Spécifiez l'épaisseur d'isolation et les systèmes de chauffage adéquats en fonction de la température de fonctionnement la plus basse.

3. Ne faites jamais de compromis sur la sécurité : les déverrouillages d'urgence internes et les dispositifs anti-pincement ne sont pas négociables.

4. Mettez en œuvre un programme de maintenance de routine : un petit investissement dans l’entretien évite des pannes coûteuses.
